Linii de sudare cu fascicul T

Linii de sudare cu fascicul T10 T

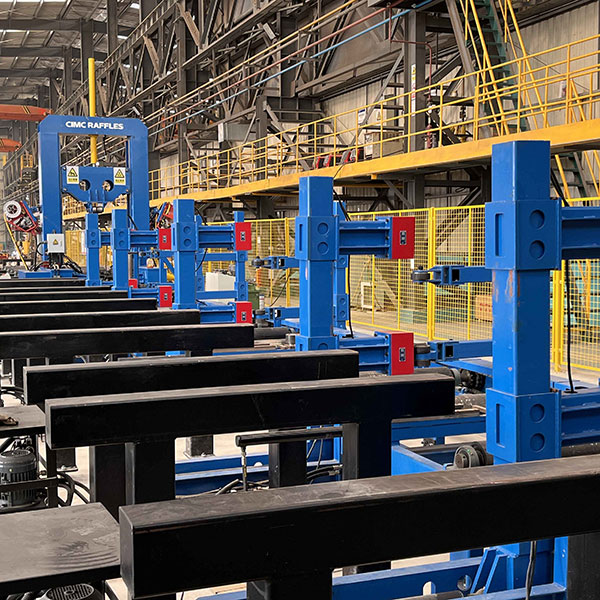

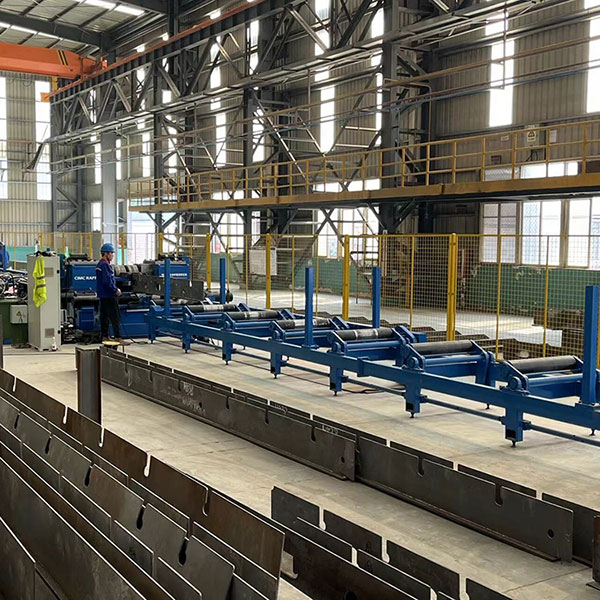

Liniile de sudare automate T10 sunt utilizate pe scară largă în șantierele navale și construcțiile navale, care sunt linii de producție de înaltă performanță combinate cu diferite echipamente și instrumente care sunt fabricate de JINFENG WELDCUT, care este producătorul și furnizorul profesionist din China de linii de sudare cu fascicule T cu preț accesibil. Liniile de sudare cu fascicul T oferă mai multă siguranță și eficiență ridicată pentru producția de grinzi Box.

JINFENG WELDCUT va oferi o garanție de 1 an pentru liniile de sudare cu fascicul T. Principalele elemente electrice ale producțiilor de fascicule T sunt selectate de la brandul de renume mondial, ceea ce va aduce utilizatorilor mai convenabil să găsească piesele în local, fără a ajunge de la distanțe lungi din China. Liniile de sudare automate T15 sunt cele mai avansate și mai înalte linii de producție cu automatizare pentru a crește productivitatea pentru utilizatorii finali din diferite industrii.

Vedere structura

Specificații

Caracteristică și aplicație

1-Tipile tipice de grinzi în T care pot fi produse pe liniile de sudare cu grinzi în T

2. Liniile de sudare a fasciculului T10 T sunt linii de producție cu automatizare ridicată pentru a produce grinda T sudată cu lucrători mai puțini și macarale mai mici.

3. Linia poate fi pe deplin integrată cu sistemul MES și poate finaliza comunicarea în timp real între computerul superior și sistemul de control, finaliza colectarea de date a echipamentului, încarcă toate datele colectate în sistemul MES din fabrică (sau centralizat superior). sistem de control) și să asigure oportunitatea și eficacitatea transmiterii informațiilor.

4. Aceste linii de sudare cu fascicule T sunt utilizate pe scară largă în șantierele navale, construcțiile navale și structurile din oțel, pentru sudarea grinzilor în T, a barelor în T pentru vasele de spărgător de gheață sau a construcțiilor din oțel și a structurilor din oțel, sau poduri etc.

5. Designul flexibil al echipamentelor de sudura permite suportarea oricarei marci de surse de putere de sudare.

6. CE, certificate ECA sunt disponibile.

7. Aceste linii de sudare cu fascicul T asigură producția de la fascicul de sarcină ușoară la grinzi de sarcină foarte grea cu grosime mare, fără a schimba unelte sau echipamente.

8. De la asamblare la indreptare intreaga prelucrare nu este nevoie de nicio macara, ceea ce reduce foarte mult riscul folosirii macaralelor.

Liniile de sudare cu grinzi în T  constă din mașinile și echipamentele enumerate aici, pentru a produce grinzi în T sudate:

Mașină de tăiat cu flacără CNC, cu mai multe capete

Această mașină este echipată cu pistolete de tăiat benzi cu mai multe capete care sunt instalate pe mașini CNC de tăiat cu flacără pentru companiile de construcții din oțel, șantiere navale care au multe benzi de tăiat. În cea mai mare parte, benzile sunt utilizate în afacerile cu structuri de oțel ca țesătură și flanșe pentru a produce grinda H sudată sau în șantierele navale ca țesătură și flanșe pentru a produce grinzi în T pentru rigidizările navei.

Specificații

Mașină de teșit flanșă

Mașina de teșire a flanșei este un echipament special conceput pentru teșirea plăcii de flanșă în industria structurilor de oțel. Are avantajele vitezei rapide de teșire, formarea bună a unghiului R, funcționarea simplă, lucrul fiabil și amprenta mică. Este potrivit în special pentru industria structurilor de oțel care produce în masă grinzi în T.

Această mașină folosește principiul rulării și presarii pentru a rula rapid și eficient marginile semifabricatelor de material pentru a le face rotunjite, ceea ce poate înlocui procesele tradiționale de debavurare, teșire și rotunjire manuală. Colțurile rotunjite sunt formate uniform, cu aspect frumos. Această mașină are eficiență de producție pentru a reduce intensitatea forței de muncă a lucrătorilor. Prin rularea marginii plăcii se reduce concentrația de tensiuni pe marginea plăcii. Această mașină are caracteristicile de utilizare sigură și convenabilă, transmisie stabilă, grad ridicat de automatizare și durată lungă de viață.

Date tehnice principale

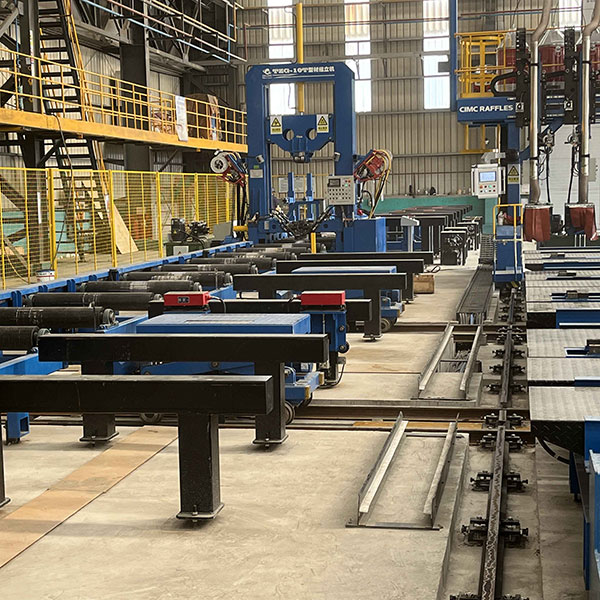

Mașină de asamblare a fasciculului T

Mașina de asamblare a fasciculului în T este special concepută pentru șantierul naval, compania de construcții navale pentru a face grinda în T.

Pe cele 2 laturi ale mașinii principale există 2 grupuri de pistoale de sudură cu scut de gaz, în timpul asamblarii celor 2 seturi de pistoale de sudură pentru sudare prin prindere în același timp. Distanța dintre cele 2 pistoale de sudură pe o parte este reglabilă pentru a îndeplini cerințele diferite ale specificațiilor de dimensiuni diferite ale fasciculului în T, apoi poate îndeplini rezistența de sudare a diferitelor specificații ale fasciculului.

Pe mașina principală există multe seturi de roți de prindere flanșă/panou și bandă pentru a asigura precizia de poziționare a grinzilor care necesită asamblare.

Această mașină poate îndeplini și cerințele de asamblare a benzii și a flanșei/panoului fără alinierea la centru. Roțile de prindere pentru flanșă/panoul de pe mașina principală, utilizatorul poate regla distanța dintre linia centrală a roților de prindere și linia centrală a benzii. Reglarea este convenabilă și fiabilă.

Portic de sudare cu fascicul T

Mașina de sudură cu grinzi în T este special concepută pentru sudarea grinzii în T pentru șantierul naval. Mașina principală este de tip portal cu structură multistrat, care are o stabilitate bună, o capacitate mare de încărcare. Pe portal sunt echipate 6 seturi de capete de sudură, pe fiecare cap există câte un set de pistole de sudură CO2/MAG, pe fiecare cap de sudură există un dispozitiv de urmărire laser individual. Cele 2 seturi de pistolete de sudura pot suda pe aceeasi grinda in T in acelasi timp. Pe platforma superioară a mașinii se poate pune mai multe bobine de sârmă de sudură, astfel încât se poate reduce foarte mult timpul de schimbare a sârmei de sudură pentru a crește eficiența de lucru.

Pentru a lucra cu portalul de sudură există o masă de sudură cu piese de calmare pentru a prinde grinda T care necesită sudare completă.

T beam Mașină de îndreptat hidraulic

Mașina de îndreptat TJZ10 este un echipament special de îndreptat proiectat pentru producția de grinzi în T sudate în șantierele navale și industria construcțiilor navale. Are avantajul vitezei rapide de îndreptare, consumului redus de energie, pierderea zgomotului, operare simplă, lucru fiabil și siguranță ridicată. Este special potrivit pentru producția de masă de grinzi în T în construcții de structuri din oțel, construcții navale și alte industrii.

Cărucior de oțel

Acest echipament este utilizat în principal pentru a coordona procesul de producție pentru a muta piesa de prelucrat de pe masa cu role de transport sau alte echipamente la echipamentul care urmează să fie procesat. Căruciorul de oțel are în principal două funcții de acțiune: mers și ridicare. Deplasarea piesei de prelucrat poate fi finalizată prin manipulare și control. Echipamentul are structură simplă, funcționare convenabilă și funcționare stabilă.
