2-1-7 3 în 1 h linie de sudare cu fascicul

Pentru toate liniile de sudare cu fascicul de 1 h, care fabricați Byjinfeng Weldcut vor avea o garanție de 12 luni, care sunt cea mai mare mașină de eficiență pentru a crește productivitatea pentru utilizatorii finali din structura de oțel, pod, construcție.

Specificații

Caracteristică și aplicație

Liniile de sudare cu fascicul de 3 în 1 h au funcția combinată a fasciculului H, a ansamblului cu fascicul T, a sudurii și a deformării flanșei de îndreptare după sudare. Astfel, poate realiza cu exactitate și rapid producția de fascicul și fasciculul T. Are următoarele avantaje: funcționare simplă, costuri mai mici de forță de muncă și suprafață de acoperire mică.

Această linie are două procesuri de sudare opționale pentru a alege în funcție de grosimea placii structurale de oțel care trebuie sudată:

Opțiunea A: Sudarea cu sârmă dublă cu arc unic din care rata de depunere este cu 40% mai mare decât sudare cu arc cu un singur arc unic cu un singur arc, SOT este adecvat în special pentru grosimea de oțel din structură a cărei grosime este mai mică de 20 mm.

Opțiunea B: Sudarea cu un singur sârmă cu un singur arc. Este potrivit pentru o gamă mai mare a sudurii plăcii.

Detalii

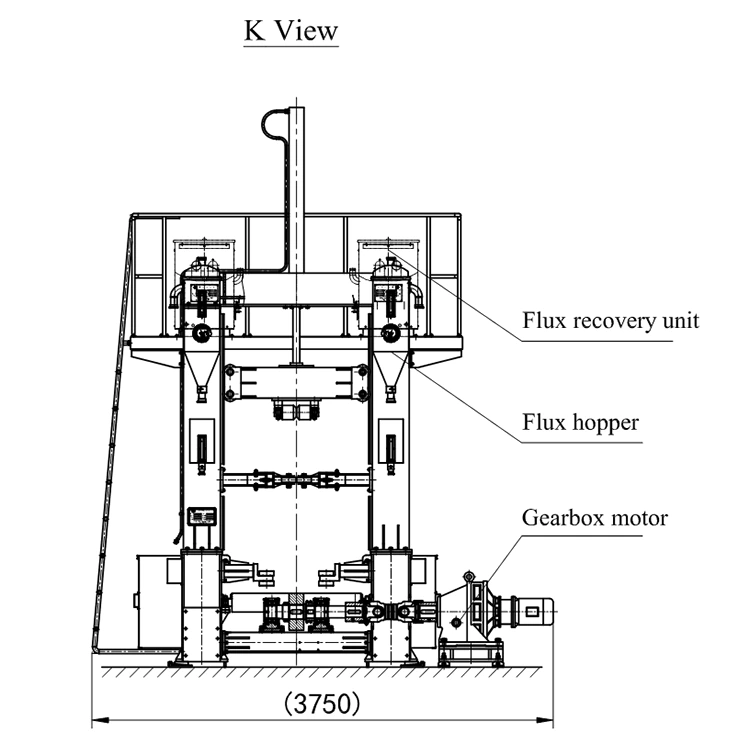

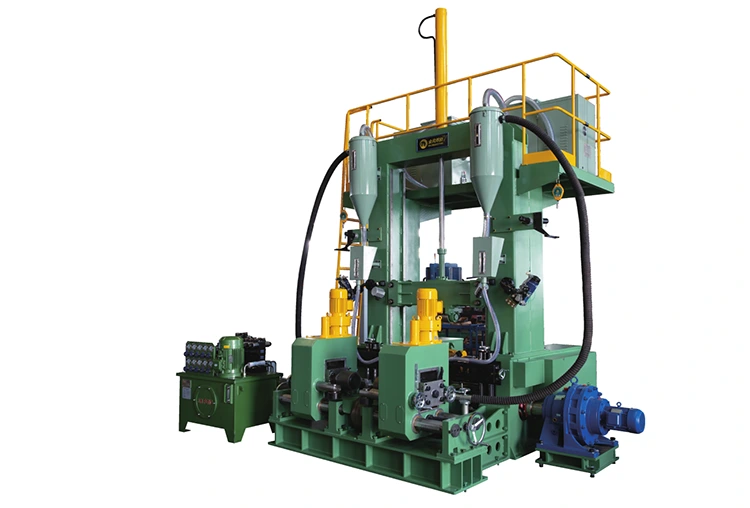

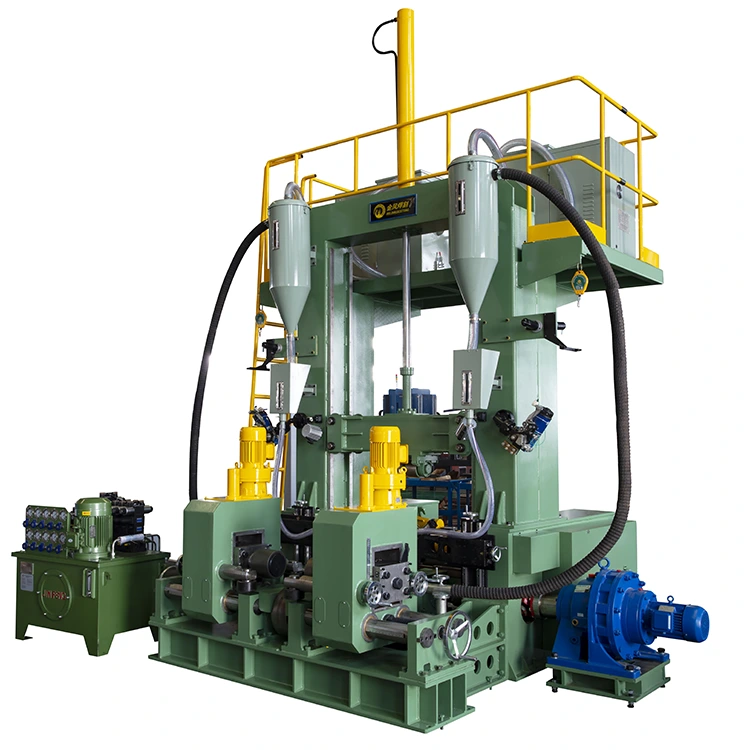

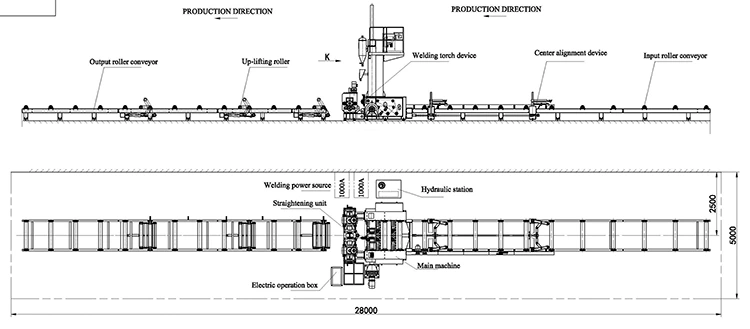

Liniile standard de sudură ZHJ3-IN 1 H este formată dintr-un tabel cu role de intrare, stația principală de sudare și îndreptare, tabel de ieșire.

1.. Standardzhj3-în 1 h linii de sudare cu fascicul

2. Opțiunea 1:

În funcție de diferite solicitări de la clienți, oferim, de asemenea, configurația pentru liniile de sudare cu fascicul de 1 oră, ca următoare:

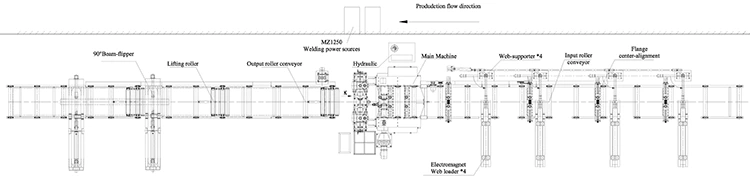

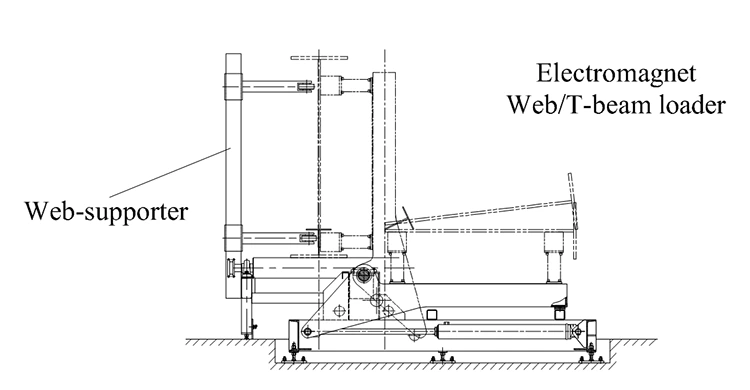

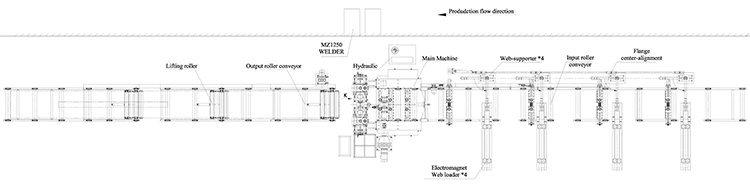

Pe baza liniilor standard de sudare cu fascicul 3-în-1, există un set de loc de încărcare web, care conștientizează 4 PC-uri de braț de încărcare a magnetului și 4PC-uri de Web Supter. Pe fiecare braț de încărcare web, există 2PC-uri de magnet pentru a ține placa web din oțel.

3. Opțiunea 2:

În funcție de diferite solicitări de la clienți, oferim, de asemenea, configurația pentru liniile de sudare cu fascicul de 1 oră, ca următoare:

Pe baza liniilor standard de sudare cu fascicul 3-în-1, există un set de loc de încărcare web, care conștientizează 4 PC-uri de braț de încărcare a magnetului și 4PC-uri de Web Supter. Pe fiecare braț de încărcare web, există 2PC-uri de magnet pentru a ține placa web din oțel.

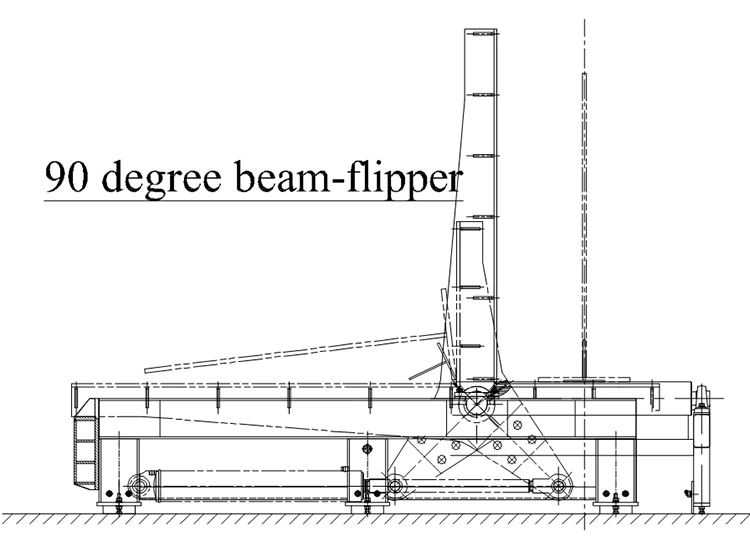

Pe baza de mai sus, putem adăuga un set de 90 de grade Flipper de fascicul pe tabelul cu role de ieșire pentru răsturnarea fasciculului sudat în poziție orizontală.

3. Opțiunea 3:

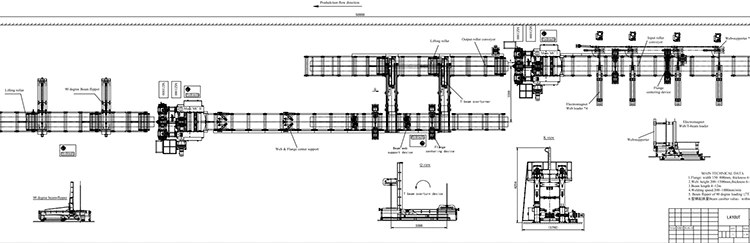

Este posibil ca unii clienți să aibă nevoie să crească producția de producție, au nevoie de o linie de sudare pentru a consta din 2 seturi de stații de sudare. Prima stație de sudare pentru sudarea 1 flanșă și web pentru a forma un fascicul de t, a doua pentru sudare

3.1 Deci, pe baza liniilor standard de sudare cu fascicul 3-în-H, există un set de încărcătoare web, care conștientizează 4 buc de braț de încărcare a magnetului și 4pcs de suporter Web. Pe fiecare braț de încărcare web, există 2pcs de magnet pentru deținerea plăcii web din oțel.

3.2 Pentru a adăuga 1 set de răsturnare a fasciculului T pentru a transforma fasciculul T în 180 de grade și a plasa fasciculul T pe a doua flanșă pe tabelul cu role de intrare a 2ndului stație de sudare.

3.3 Pentru a adăuga un set de 90 de grade Flipper de fascicul pe tabelul cu role de ieșire a 2ndului stație de sudare pentru răsturnarea fasciculului sudat în poziție orizontală.

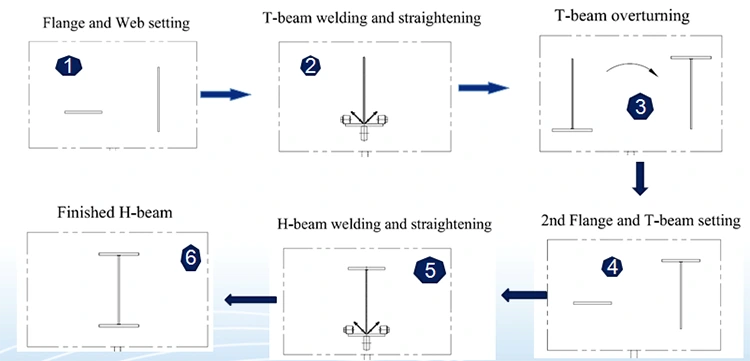

Fluxul de producție cu fascicul și fascicul H

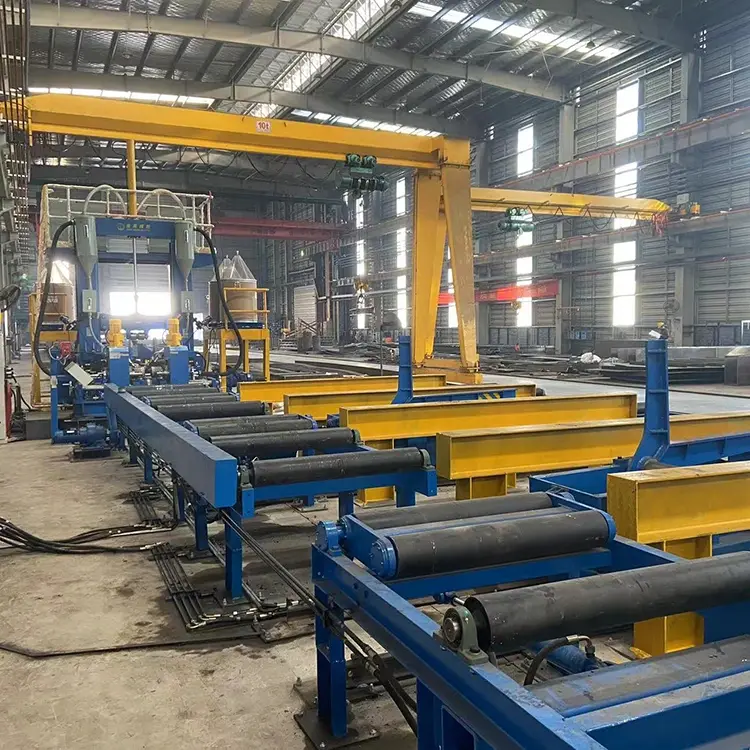

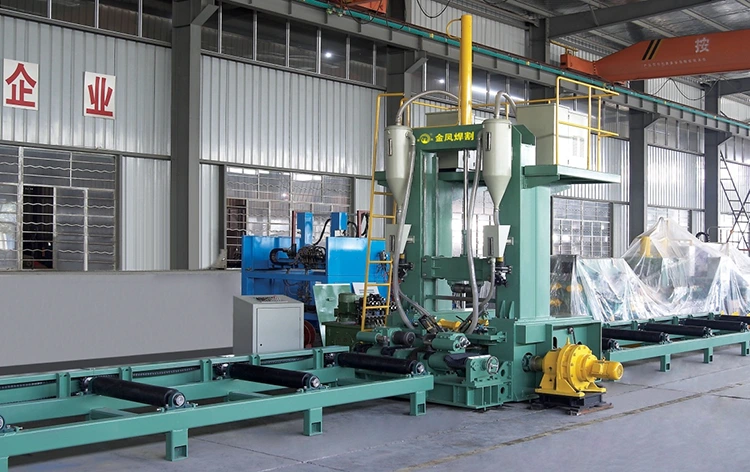

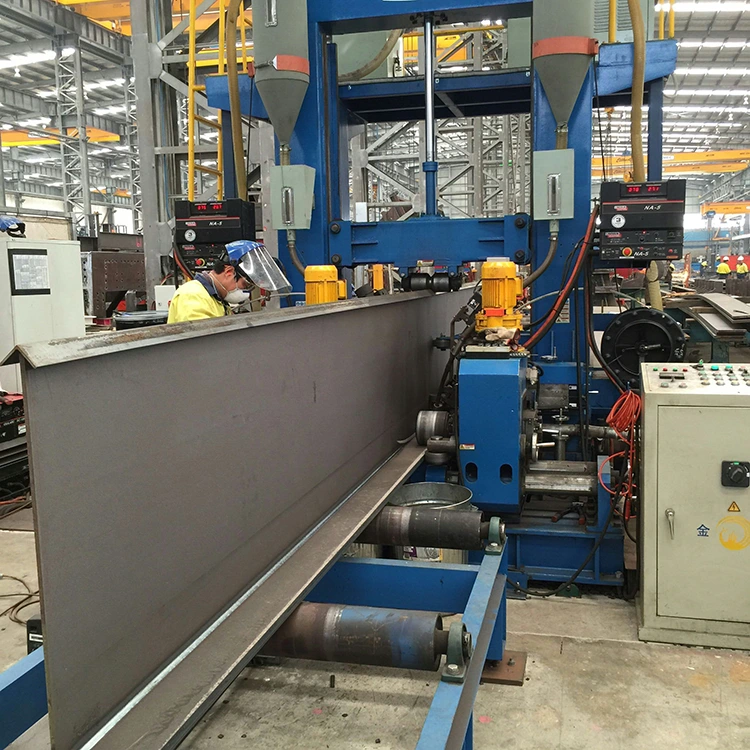

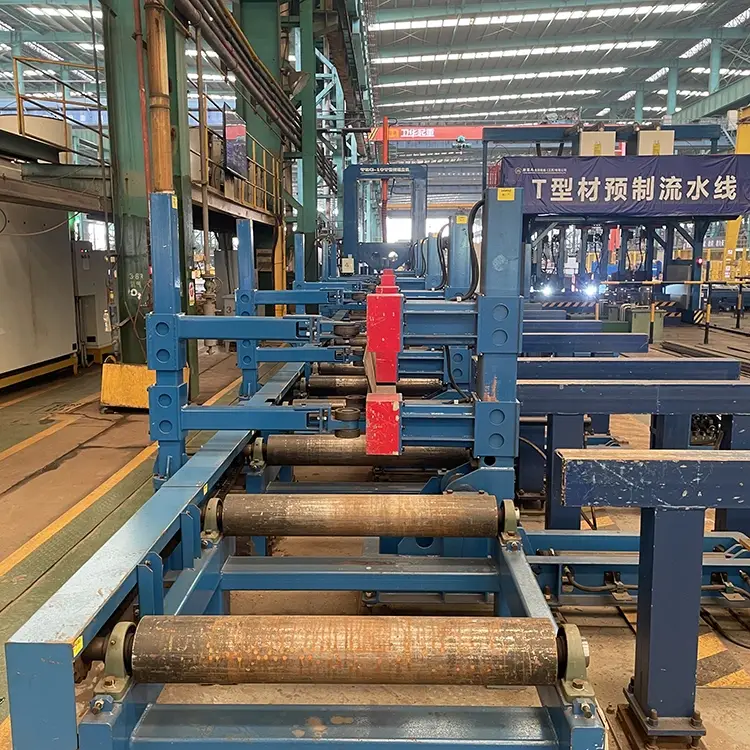

Liniile de sudare integrate 3-în-1 Integrate de sudare instalate în fabrica utilizatorilor
