Beam Flippers

JINFENG WELDCUT va oferi 1 an garanție pentruFlipper-uri. Principalele elemente electrice ale liniilor de producție Box Beam sunt selectate de la brandul faimos mondial, ceea ce va aduce utilizatorilor mai convenabil să găsească piesele în local, fără a ajunge de la distanțe lungi din China. TheFlipper-urisunt cele mai avansate și de înaltă eficiență echipamente pentru creșterea productivității pentru utilizatorii finali din construcții din oțel, construcții din oțel și construcții înalte.

Vedere structura

UTILIZAREA ECHIPAMENTULUI

Două bucăți hidraulice mobile la 180 °flippers de fasciculsunt furnizate în fiecare set, utilizate în principal pentru răsturnarea pieselor de prelucrat după sudarea pe o parte. Când lucrați, ridicați piesa de prelucrat departe de masa cu role sau suportul pentru piese de prelucrat, iar reductorul antrenează cele două console de răsturnare pentru a se mișca sincron pentru a muta piesa de prelucrat pe partea laterală a mesei cu role sau a suportului pentru piese de prelucrat. Apoi, doi cilindri hidraulici antrenează cele două brațe în formă de L pentru a se roti sincron. După ce piesa de prelucrat este răsturnată, aceasta este mutată în mijlocul mesei cu role sau al suportului pentru piese de prelucrat, iar apoi piesa de prelucrat este transportată la următorul proces sau sudată.

PRINCIPALI PARAMETRI TEHNICI

1	Greutatea piesei de prelucrat	≤30t
2	Puterea motorului de deplasare	1,5×2＝3,0kW
3	Viteza de mers	6m/min
4	Presiunea statiei hidraulice	Max 16Mpa
5	Distanța centrală a șinei	900 mm

CARACTERISTICI DE PERFORMANTA

Echipamentul constă dintr-o mașină principală, un sistem hidraulic și un sistem de control electric. Un grup de doiflippers de fasciculsunt folosite pentru a se răsturna și a se mișca simultan. Procesul de întoarcere a celor doiflippers de fasciculeste controlat de supape de sincronizare hidraulice avansate pentru a asigura rotația sincronă a fiecărui braț de răsturnare în timpul procesului de înclinare. Controlați manual procesul de rotație al piesei de prelucrat pentru a obține o rotație de 90 ° a piesei de prelucrat.

3.2 Fiecareflippers de fasciculfolosește un set de cilindri hidraulici standard pentru a împinge brațul rotativ de tip „L” pentru a se roti, ceea ce poate întoarce piesa de prelucrat. Un reductor de viteză și o roată de mers sunt aranjate pe suportul de rotație, permițând suportului de rotație să aibă o funcție de mișcare.

3.3 Echipamentul trebuie să fie acționat hidraulic și să aibă caracteristicile de rezistență la impact, răsturnare stabilă și rată scăzută de eșec în comparație cu mașinile de răsturnare acționate mecanic. Nu numai că poate fi folosit pentru a răsturna piesa de prelucrat la 90 º, dar poate fi și ridicat pentru a se deplasa între diferite stații. În comparație cu mașinile tradiționale de schimbare a lanțului, stația de lucru nu este închisă, facilitând ridicarea și transportul piesei de prelucrat în și afară, dar și dimensiunile generale, în special dimensiunile înălțimii, sunt mult reduse, iar operațiunea este sigură și fiabilă. Un grup de două seturi de control al legăturii, ușor de operat, sigur și fiabil.

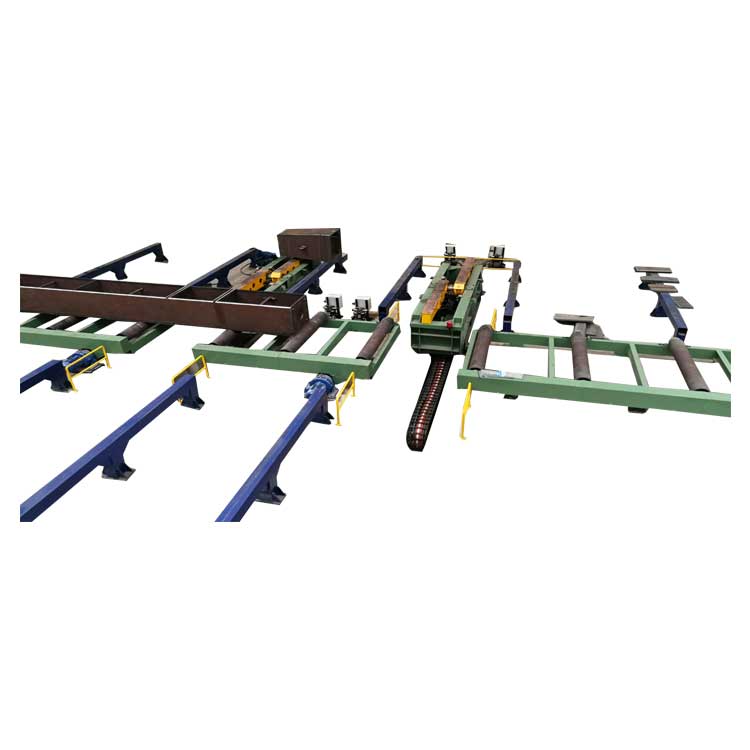

Flippers pentru fascicul  instalat în fabrica utilizatorilor
