Mașină de asamblare a diafragmei

JINFENG WELDCUT va oferi 1 an garanție pentruMașini de asamblare a diafragmelor. Principalele elemente electrice ale liniilor de producție Box Beam sunt selectate de la brandul faimos mondial, ceea ce va aduce utilizatorilor mai convenabil să găsească piesele în local, fără a ajunge de la distanțe lungi din China. XJZ15Mașini de asamblare a diafragmelorsunt cele mai avansate și de înaltă eficiență echipamente pentru creșterea productivității pentru utilizatorii finali din construcții din oțel, construcții din oțel și construcții înalte.

Vedere structura

Specificații

Model	XJZ12	XJZ15
Dimensiunea box-beam	300-1200 mm	300-1500 mm
Grosimea farfuriei	10-60 mm	10-60 mm
Presiunea aerului	0,4~0,8Mpa	0,4~0,8Mpa
Viteza de întoarcere	1 r/min	1 r/min

Caracteristică și aplicație

XJZ15Mașini de asamblare a diafragmelorare urmatoarele avantaje:
1.1 Baza și ramele de susținere din față și din spate sunt îmbinate cu tuburi pătrate, cu rezistență bună și aspect frumos;
1.2. Baza și cadrul de susținere din față și din spate sunt sudate și prelucrate ca întreg, care are rezistență și precizie ridicate;
1.3. Dispozitivul de prindere de pe mașina principală adoptă modul pneumatic, care este ușor de operat și reglat;
1.4. Dispozitivul de reglare de pe host poate fi reglat flexibil în funcție de dimensiunea piesei de prelucrat.

XJZ15 Mașini de asamblare a diafragmei

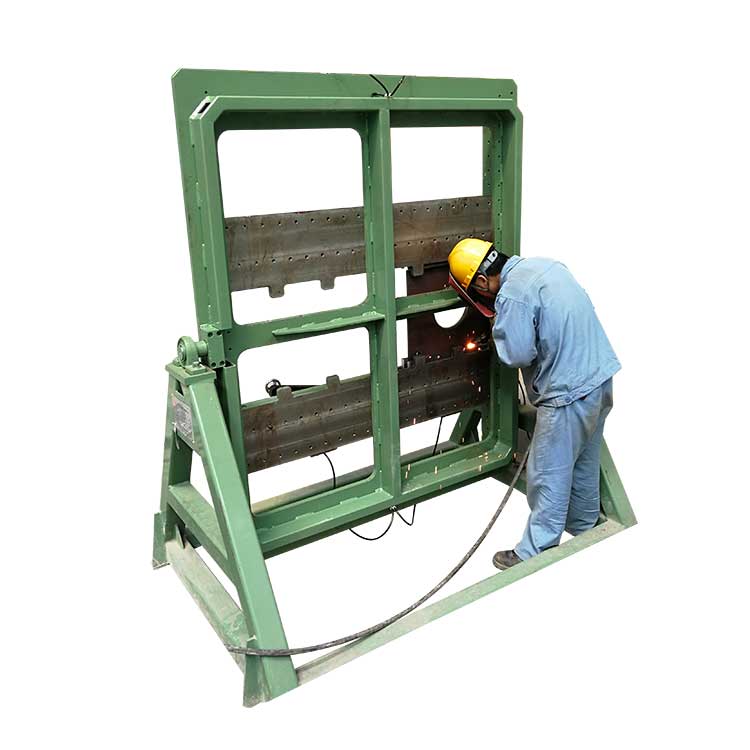

Această mașină este un echipament special pentru asamblarea și sudarea de poziționare a plăcii nervurate de armare în cavitatea interioară a grinzii cutie. Este produsul preferat pentru întreprinderile cu structuri din oțel care produc piesa de prelucrat cu grinda cutie pentru a reduce intensitatea muncii și pentru a îmbunătăți eficiența muncii.

Cum se produce o grindă de cutie sudată din tablă de oțel?

Mai jos este diagrama fluxului de producție pentru producția de la plăci până la grinda H și inspecția finală.
Diagrama fluxului de producție


Mașină de asamblare a diafragmei instalată în fabrica utilizatorilor
