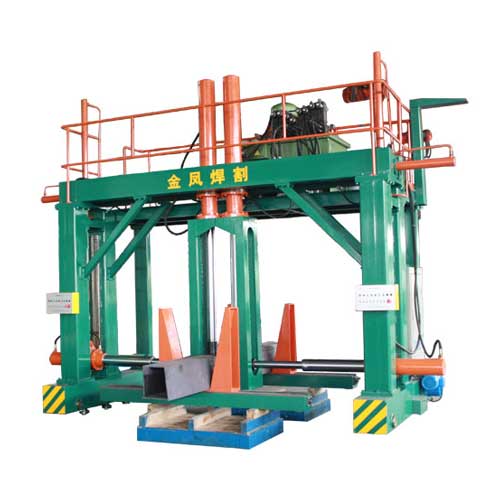

Mașini de asamblare cu fascicul

JINFENG WELDCUT va oferi 1 an de garanție pentru XXZ15Mașini de asamblare cu grinzi. Principalele elemente electrice ale liniilor de producție Box Beam sunt selectate de la brandul faimos mondial, ceea ce va aduce utilizatorilor mai convenabil să găsească piesele în local, fără a ajunge de la distanțe lungi din China. XXZ15Mașini de asamblare cu grinzisunt cele mai avansate și de înaltă eficiență echipamente pentru creșterea productivității pentru utilizatorii finali din construcții din oțel, construcții din oțel și construcții înalte.

Vedere structura

Specificații

1	Lățimea fasciculului cutie	□300～□1500  mm
2	Înălțimea fasciculului cutie	□300～□1500  mm
3	Lungimea fasciculului cutie	6000~15000   mm
4	Lungimea șinei	19000         mm
5	Trava de șină	2500          mm
6	Viteza de deplasare a mașinii principale	0,5~４   m/min
7	Presiunea de lucru a sistemului hidraulic	12 Mpa
8	Presiunea maximă a cilindrului lateral	15t×2
9	Presiunea maximă a cilindrului superior	21t×2
10	Modul de conducere	Unitate de frecvență variabilă dublă

Caracteristică și aplicație

XXZ15Mașini de asamblare cu grinziau urmatoarele avantaje:
Grinda cutie (coloana) este compusă dintr-o grindă în formă de „U” și o placă de acoperire care au fost sudate în puncte și formate. În timpul asamblarii, piesa de prelucrat este staționară, mașina principală se mișcă în secțiuni, iar modul de asamblare de prindere este poziționat după cum este necesar.

Mai întâi, ridicați punctul „în formă de U” sudat pe masa cu role de transport a mașinii de asamblare sau transportați-l la această stație de la stația anterioară de asamblare „în formă de U”. Apoi, ridicați placa de acoperire superioară pe „în formă de U” conform cerințelor desenului și utilizați-o ca dispozitiv de presare pe partea gazdă și dispozitiv de presare superior. Apăsați și sudați în puncte placa de acoperire superioară pentru a finaliza asamblarea întregii piese de prelucrat. Asamblarea segmentelor unei piese de prelucrat în lungime se realizează prin poziția de mișcare a mașinii gazdă. Piesa de prelucrat asamblată este trimisă la următorul proces de către masa cu role de transport pentru prelucrare ulterioară.
(Mașinile manuale de sudură CO2 MIG de aici sunt furnizate de utilizator. Aparatele de sudură manuale nu se află în gama de aprovizionare a vânzătorului/furnizorului)

Mașini de asamblare cu fascicule  instalate în fabrica Utilizatorilor

Cum se produce o grindă de cutie sudată din tablă de oțel?

Mai jos este diagrama fluxului de producție pentru producția de la plăci până la grinda H și inspecția finală.
Diagrama fluxului de producție
