Mașini de sudură cu zgură electrică cu fascicul de cutie

JINFENG WELDCUT va oferi 1 an garanție pentruMașini de sudură cu electrozgură ESW cu fascicul de cutie. Principalele elemente electrice ale liniilor de producție Box Beam sunt selectate de la brandul faimos mondial, ceea ce va aduce utilizatorilor mai convenabil să găsească piesele în local, fără a ajunge de la distanțe lungi din China.Mașini de sudură cu electrozgură ESW cu fascicul de cutiesunt cele mai avansate și de înaltă eficiență echipamente pentru creșterea productivității pentru utilizatorii finali din construcții din oțel, construcții din oțel și construcții înalte.

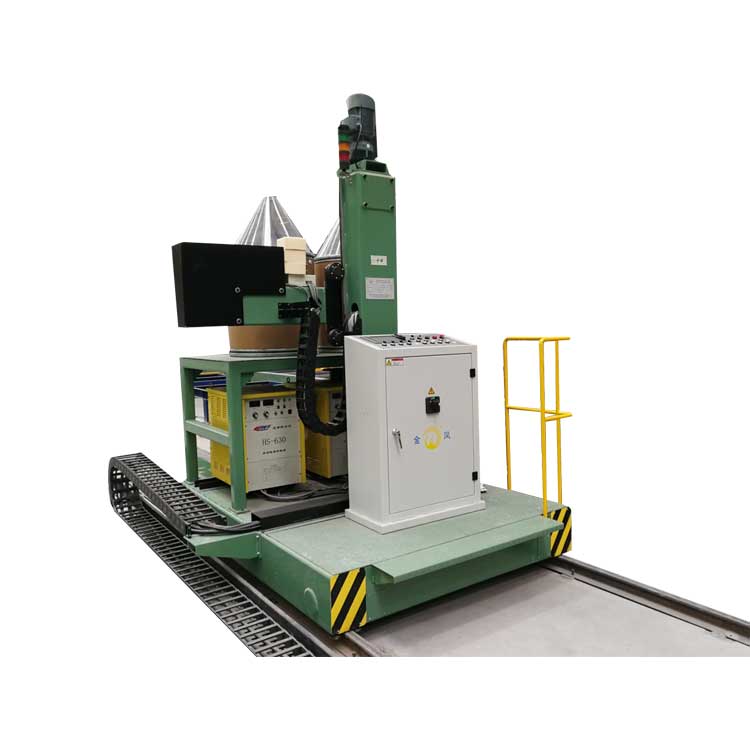

Vedere structura

Specificații

NU.	MODEL	XZHB15	XZM2016
1	Lățimea fasciculului cutie	□300～□1500  mm	300~2000 mm
2	Înălțimea fasciculului cutie	□300～□1500  mm	300~1600 mm
3	Lungimea fasciculului cutie	6000~15000   mm	4000~15000mm
4	Lungimea șinei	17000 mm (2 mașini care împart aceleași șine)	20000 mm
5	Trava de șină	1400 mm	3500 mm
6	Viteza de ridicare a grinzii	1380 mm/min	1600 mm
7	Viteza de deplasare longitudinală	800~4500 mm/min	800~4500 mm/min
8	Forma de sudare	Tip consumabil de sârmă, Tip consumabil de duză	Tip consumabil de sârmă, Tip consumabil de duză
9	Modul de conducere	Unitate dublă
10	Mod de control	Reglare constantă a vitezei cu frecvență variabilă

Caracteristică și aplicație

Mașini de sudură cu electrozgură ESW cu fascicul de cutiesunt un produs excelent lansat de Jinfeng Welding and Cutting Company pentru industria structurilor din oțel. Este un echipament special de sudare special conceput pentru sudarea grinzii cutie. Pentru a asigura o rigiditate suficientă și rezistență la torsiune în timpul fabricării grinzii cutie, deflectoarele (adică plăci mai rigide) sunt în general sudate pe interiorul grinzii cutie. Această mașină este un echipament special pentru sudarea sudurilor dintre placa exterioară a grinzii cutie și deflectoarele interioare. Echipamentul are următoarele avantaje:

1.1. Sunt echipate două seturi de sisteme de sudură cu electrozgură, care pot suda sincron două suduri ale aceleiași plăci despărțitoare;

1.2. Viteza de deplasare a mașinii este împărțită în viteze mari și mici, ceea ce este propice pentru poziționarea rapidă și precisă a găurilor de sudură cu zgură electrică;
1.3. Grinda cantilever este utilizată pentru ridicarea și coborârea generală și există un mecanism de ghidare vertical la contactul cu coloana, care este flexibil și stabil;
Mecanismul glisor încrucișat poate regla poziția pistolului de sudură în timpul sudării cu zgură electrică pentru a preveni abaterea de sudare;
1.5. Grad ridicat de automatizare, funcționare fiabilă, structură simplă și operare și întreținere convenabile.

Mașini de sudură electro-zgură cu fascicul ESW instalate în fabrica Utilizatorilor

Cum se produce o grindă de cutie sudată din tablă de oțel?

Mai jos este diagrama fluxului de producție pentru producția de la plăci până la grinda H și inspecția finală.
Diagrama fluxului de producție
