Flippers cu fascicul

Flip -urile cu fascicul sunt echipamente de înaltă performanță în linie pentru a produce fascicul de cutie, care este fabricat de Jinfeng Weldcut, care este producătorul profesionist din China și furnizorul de flipuri cu fascicul cu preț accesibil. Flip -urile de fascicul oferă mai multă siguranță și o eficiență ridicată pentru mutarea grinzilor și răsturnarea grinzilor pentru producția de grinzi de cutie.
Jinfeng Weldcut va oferi o garanție de 1 an pentru flip -urile cu fascicul. Principalele elemente electrice ale liniilor de producție a fasciculului boxului sunt selectate din marca faimoasă mondială, care va aduce mai mult convenabil pentru utilizatori să găsească piesele în local, fără a ajunge de la distanță lungă de China. Flip-urile de fascicul sunt cele mai avansate și cu eficiență ridicată pentru a crește productivitatea pentru utilizatorii finali din structuri de oțel, construcții de oțel și clădiri ridicate.

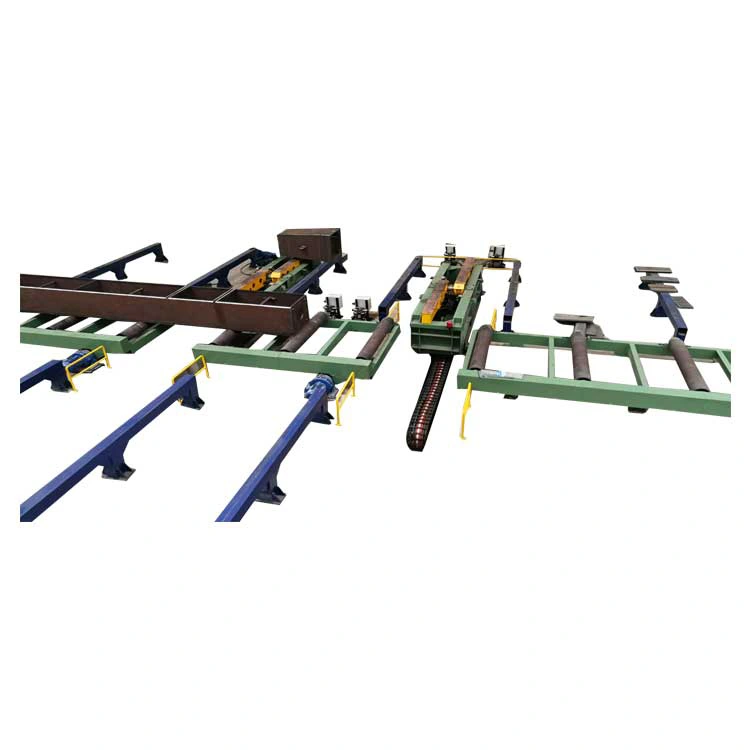

Vizualizare a structurii

Utilizarea echipamentelor

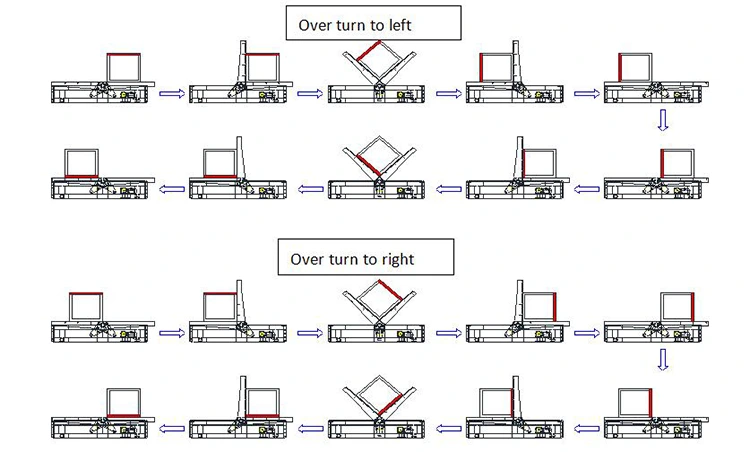

Două PC -uri de flippers cu fascicul hidraulic mobil de 180 ° sunt prevăzute în fiecare set, utilizate în principal pentru întoarcerea pieselor de lucru după sudare pe o parte. Când lucrați, ridicați piesa de lucru de la masa cu role sau de pe suportul piesei de lucru, iar reductorul determină cele două suporturi răsturnate să se deplaseze sincron pentru a muta piesa de lucru pe partea laterală a mesei cu role sau a suportului piesei de lucru. Apoi, doi cilindri hidraulici conduc cele două brațe în formă de L pentru a se roti sincron. După ce piesa de prelucrat este răsturnată, aceasta este mutată în mijlocul mesei cu role sau a suportului piesei de lucru, iar apoi piesa de lucru este transportată la următorul proces sau sudat.

Principii parametri tehnici

Caracteristici de performanță

Echipamentul este format dintr -o mașină principală, un sistem hidraulic și un sistem de control electric. Un grup de două flippers de fascicul sunt utilizate pentru a răsturna și a se deplasa simultan. Procesul de flipping al celor două flippers de fascicul este controlat de supape de sincronizare hidraulică avansată pentru a asigura rotirea sincronă a fiecărui braț de răsturnare în timpul procesului de înclinare. Controlați manual procesul de cifră de afaceri al piesei de prelucrat pentru a obține o cifră de afaceri de 90 ° a piesei de lucru.
3.2 Fiecare flippers cu fascicul folosește un set de cilindri de inginerie hidraulică standard pentru a împinge brațul rotativ de tip "L" pentru a se roti, ceea ce poate întoarce piesa de lucru. Un reductor de viteză și o roată de mers sunt aranjate pe suportul de afaceri, permițând suportului de afaceri să aibă o funcție în mișcare.
3.3 Echipamentul trebuie să fie condus hidraulic și să aibă caracteristicile rezistenței la impact, răsturnarea stabilă și rata de eșec scăzută în comparație cu mașinile de răsturnare conduse mecanic. Nu numai că poate fi folosit pentru a reda piesa de lucru 90 º, dar poate fi ridicat pentru a se deplasa între diferite stații. În comparație cu mașinile de afaceri tradiționale în lanț, nu numai că stația de lucru nu este închisă, facilitând ridicarea și transportul piesei de lucru în și în afară, ci și dimensiunile generale, în special dimensiunile înălțimii, sunt mult reduse, iar operația este sigură și fiabilă. Un grup de două seturi de control de legătură, ușor de operat, sigur și fiabil.

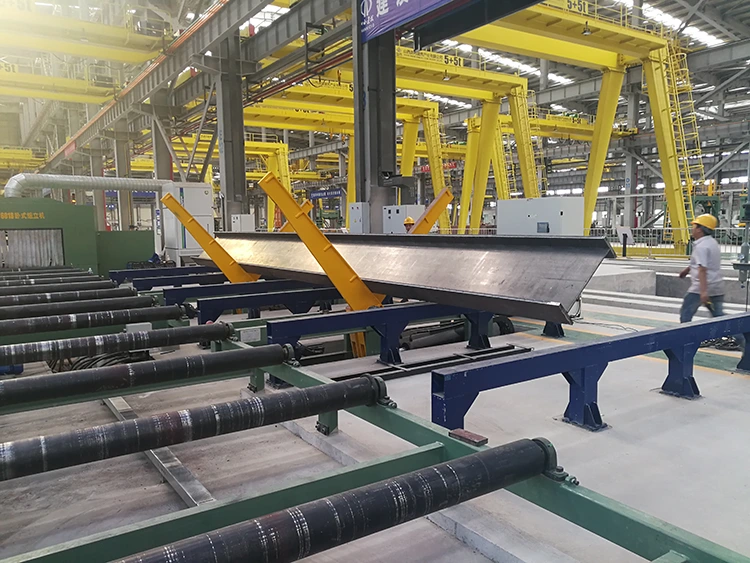

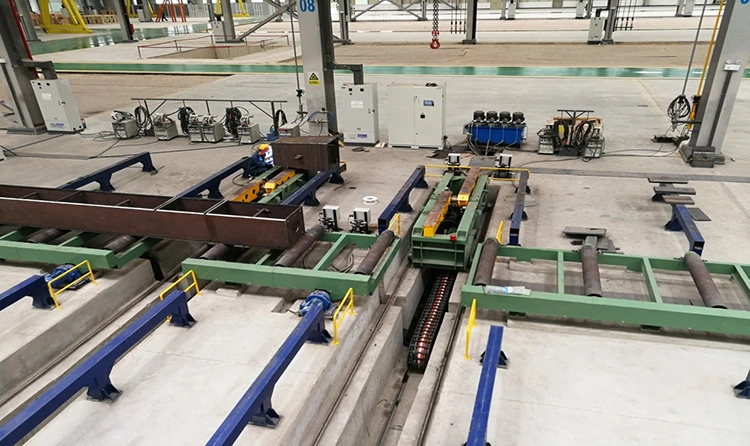

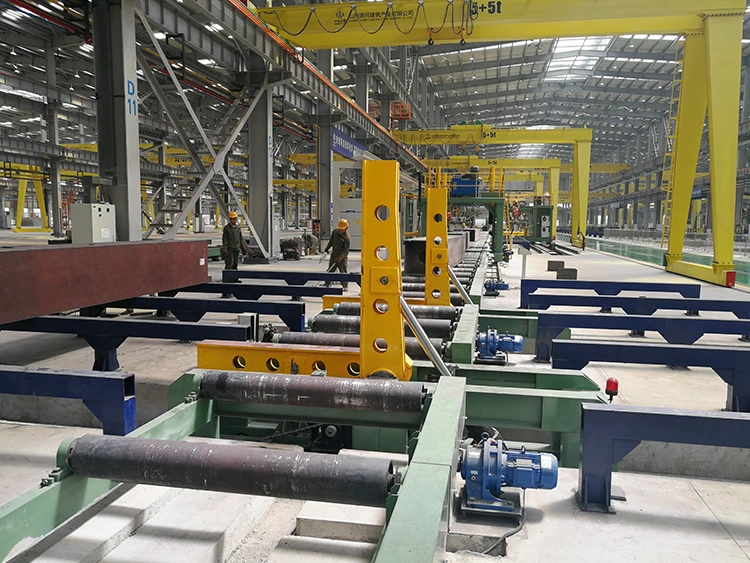

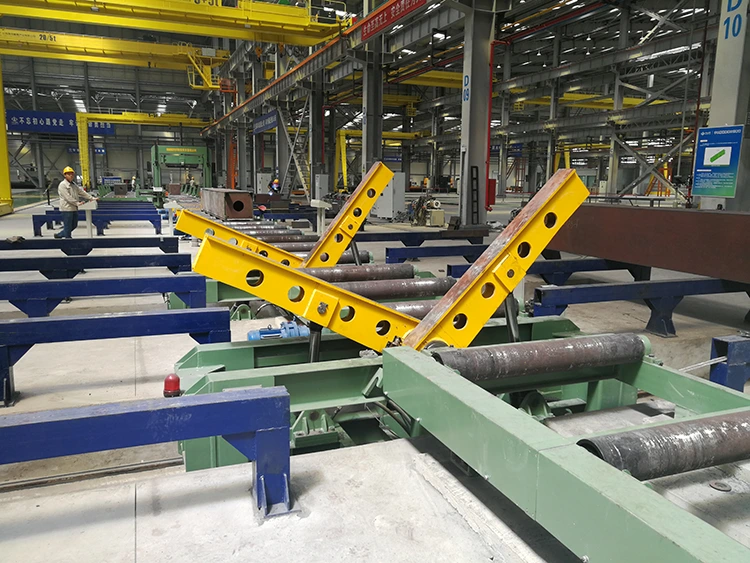

Flippers cu fascicul instalat în fabrica utilizatorilor
