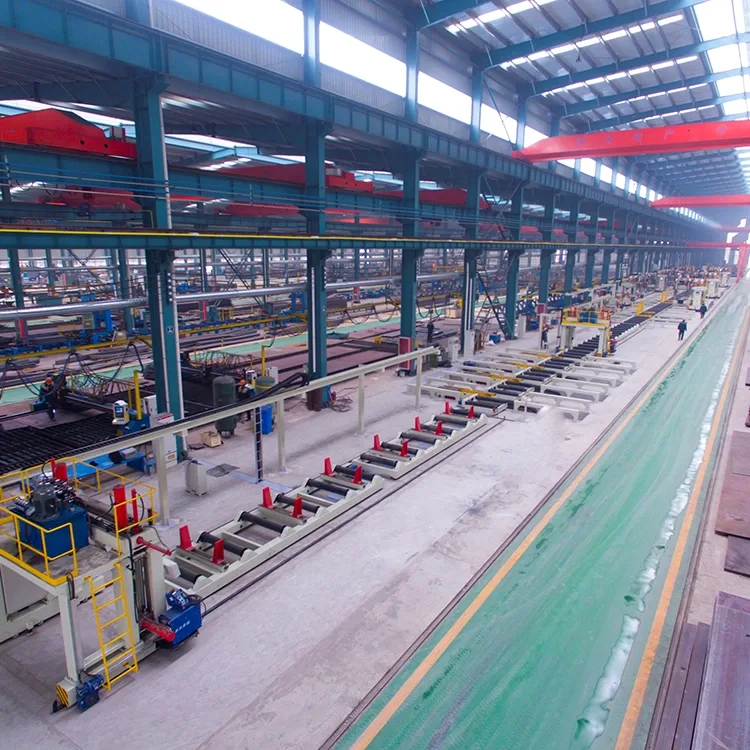

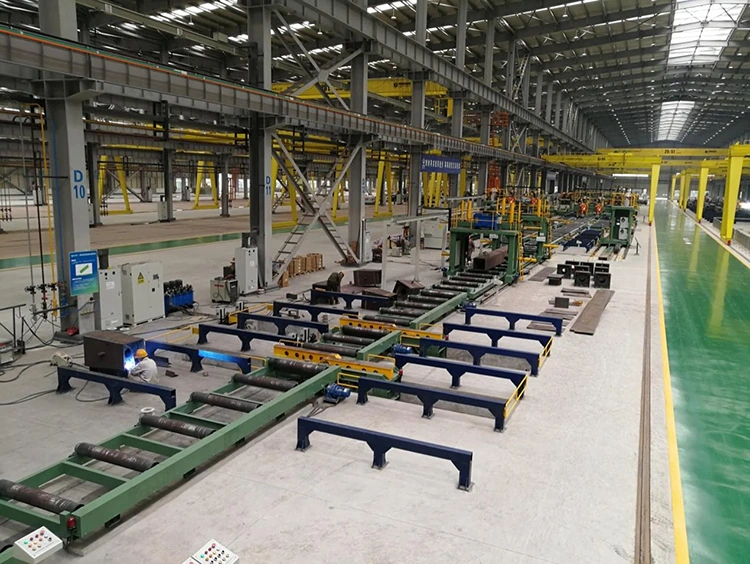

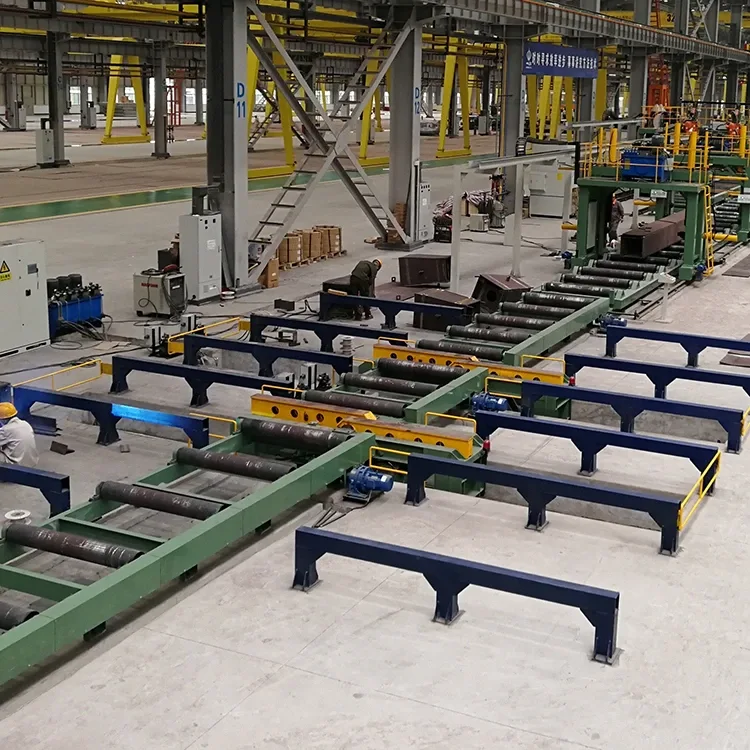

Linii de sudare a coloanei cutiei

Jinfeng Weldcut va oferi o garanție de 1 an pentru liniile de sudare a coloanelor. Principalele elemente electrice ale producțiilor de coloane Thebox sunt selectate de la marca faimoasă mondială, care va aduce mai mult convenabil pentru utilizatori să găsească piesele în local, fără a ajunge de la distanță lungă de China. Liniile de sudare a coloanelor automate X15 sunt cele mai avansate și ridicate linii de producție de automatizare pentru a crește productivitatea pentru utilizatorii finali din diferite industrii.

Specificații

Caracteristică și aplicație

1. Liniile de sudare a coloanelor X15 cu casetă sunt linii de producție de automatizare ridicată pentru a produce coloane de coloane cu cutie sudată cu lucrători mai mici și macarale mai mici.

2. Linia poate fi integrată pe deplin cu sistemul MES și poate completa comunicarea în timp real între computerul superior și sistemul de control, completați colectarea de date a echipamentului, încărcați toate datele colectate în sistemul MES din fabrică (sau sistemul de control centralizat superior) și asigurați actualitatea și eficacitatea transmiterii informațiilor.

3. Proiectarea și protecția trebuie să îndeplinească cerințele standardelor naționale relevante și protecției mediului; Siguranța echipamentelor și dispozitivele de protecție trebuie să îndeplinească standardele industriale relevante;.

4. Această cutie Liniile de sudare a coloanelor sunt utilizate pe scară largă în structurile de construcții din oțel și din oțel, pentru coloane de coloane pentru construcții de oțel, construcții de nivel înalt și structuri de oțel sau poduri etc.

5. Proiectarea flexibilă a echipamentului de sudare permite susținerea oricăror mărci ale surselor de energie de sudare.

6. CE, sunt disponibile certificate ECA.

7. Această linie oferă producția de la fascicul de serviciu ușor la un fascicul foarte greu, cu grosime mare, fără a schimba niciun instrument sau echipament.

8. De la asamblare până la capăt, întregul procesare, nu este nevoie de macarale, cu excepția încărcării la început și descărcare până la urmă, ceea ce reduc foarte mult riscul de a utiliza macarale.

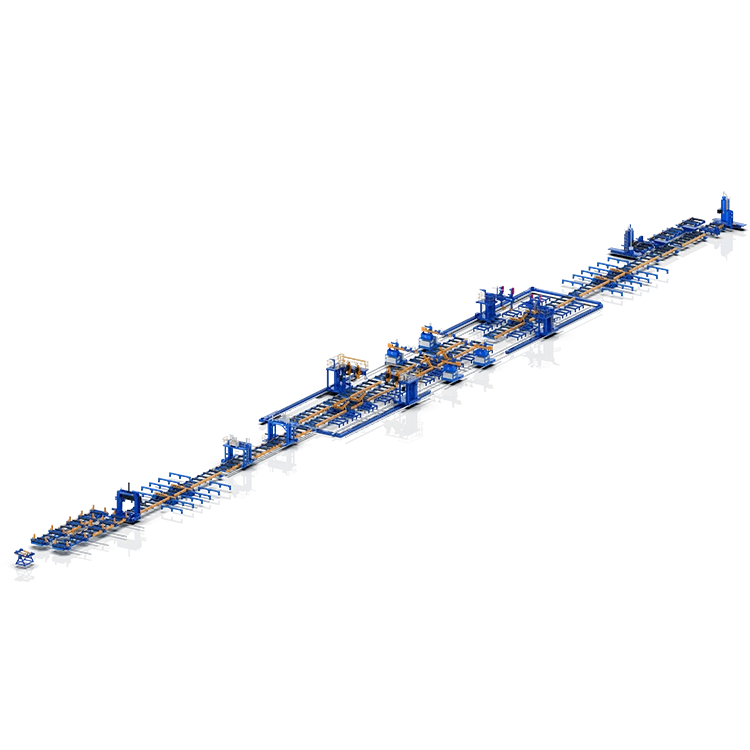

Lista mașinilor și echipamentelor pentru a stabili o întreagă linie de producție pentru a produce fascicul de cutie sudat:

1- Mașină de asamblare a defecțiunilor

Această mașină este un echipament special pentru ansamblul și sudarea de poziționare a plăcii de coaste de armare în cavitatea interioară a coloanei cutiei. Produsul preferat pentru întreprinderile de structură din oțel produc piesa de lucru a coloanei pentru a reduce intensitatea forței de muncă și pentru a îmbunătăți eficiența muncii.

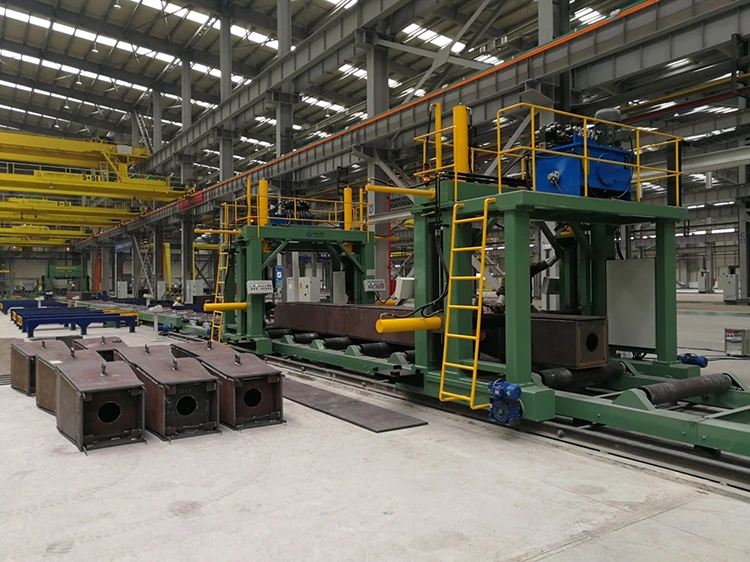

Mașină de asamblare a coloanelor cu 2 casete

Mașina de asamblare a coloanelor cutiei este echipamentul cheie pentru producerea coloanei (coloană), care completează în principal piesa de lucru a asamblării coloanei (coloană). Această mașină este unul dintre echipamentele necesare pentru întreprinderile de structură din oțel pentru a produce grinzi de cutii.

O mașină pentru asamblarea tipului U.

O mașină este pentru asamblarea tipului de cutie.

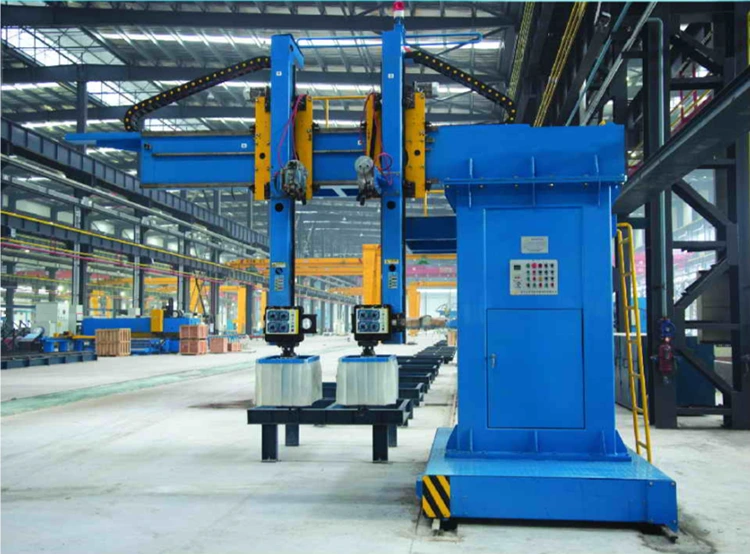

3- Mașină de sudare cu electro-slag

XZHB15 Cantilever Electroslag Machine de sudare este un produs excelent lansat de compania Jinfeng Welding and Cutting Company pentru industria structurii oțelului. Este un echipament special de sudare special conceput pentru coloana cutiei de sudare. Pentru a asigura o rigiditate suficientă și rezistență la torsiune în timpul fabricării coloanelor cutiei, defecțiunile (adică plăcile mai rigide) sunt, în general, sudate pe interiorul coloanei cutiei. Această mașină este un echipament special pentru sudarea sudurilor dintre placa exterioară a coloanei cutiei și defecțiunile interioare.

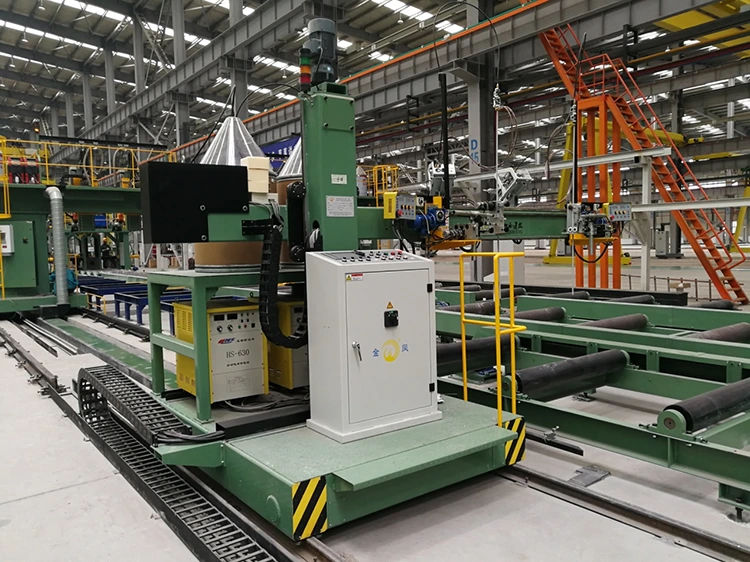

4- Mașină de sudare CO2/MAG

Mașina de sudare protejată cu gaz cu casete cu casetă XQHB15L Cutie este un echipament special de sudare special conceput pentru susținerea sudării coloanei (coloană) și a sudării de umplere după susținere, care este lansată de compania noastră pe baza cererii de piață și a anilor de experiență în dezvoltarea echipamentelor de structură din oțel.

5- CO2/MAG MASINE DE SUDELARE

Mașina de sudare protejată cu gaz cu cutie cu casetă XQHB15 Cutie Cantilever este un echipament special de sudare special conceput pentru susținerea sudării coloanei (coloană) și a sudării de umplere după susținere, care este lansată de compania noastră pe baza cererii de piață și a anilor de experiență în dezvoltarea echipamentelor de structură din oțel.

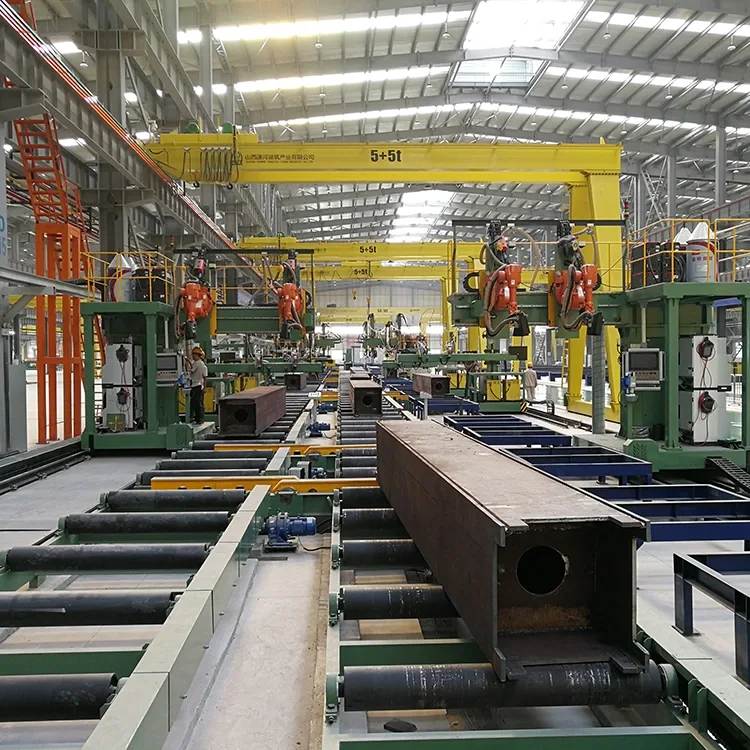

6- Mașină de sudare cu arc scufundat

XMHB15 Cutie Girder Cantilever Mașină de sudare cu arc scufundat este un produs excelent lansat de compania Jinfeng Welding and Cutting Company pentru industria structurii oțelului. Este un echipament special de sudare special conceput pentru sudarea coloanelor de cutii mari și medii (coloane). De -a lungul anilor, după optimizarea și îmbunătățirea continuă, performanța a devenit mai perfectă.

7- Mașină de frezare a feței finale

Odată cu dezvoltarea rapidă a construcțiilor economice, construcțiile, podul și alte industrii au cerințe din ce în ce mai stricte pentru calitatea ingineriei structurii oțelului. Îmbinarea cu fundul H, coloana cutiei și coloana și piesele zvelte, iar procesarea feței de sfârșit a piesei de lucru au devenit un proces esențial. Prelucrarea feței de sfârșit nu numai că îmbunătățește foarte mult calitatea piesei de lucru, reduce erorile de instalare și construcție la fața locului, scurtează perioada de construcție și îmbunătățește eficiența construcției la fața locului. De asemenea, aduce beneficii economice mai bune pentru întreprinderile de structură oțel. Conform situației reale de procesare a întreprinderilor de structură de oțel, compania noastră absoarbe avantajele produselor similare la nivel internațional și a lansat în timp util produse noi pentru a răspunde cererii pieței. Nu este utilizat numai în industria structurii de oțel, dar poate fi utilizat și ca echipament general, utilizat pe scară largă în industrii de fabricație a podului, electric, petrol, petrochimie și alte industrii de fabricație a mașinilor.

8- FLIPPER BEAM 180 ° răsturnare

Două bucăți de flip-uri mobile cu fascicul hidraulic de 180 ° sunt utilizate pentru întoarcerea pieselor de lucru sudate pe o parte. Când lucrați, ridicați piesa de lucru departe de masa cu role sau de pe suportul de lucru, iar reductorul îi determină pe cei doi flippers de fascicul să se deplaseze sincron pentru a muta piesa de lucru pe partea laterală a mesei cu role sau a suportului piesei de lucru, iar apoi doi cilindri hidraulici conduc cele două brațe pentru a se roti sincron, mutați piesa de lucru în mijlocul mesei de lucru sau a rack-ului de lucru.

În funcție de situația reală, două piese pot fi utilizate separat ca grup pentru a arunca fasciculul scurt. În același timp, 4 piese pot fi, de asemenea, combinate într -un singur grup pentru răsturnarea grinzilor lungi. Flexibilitate ridicată și eficiență.

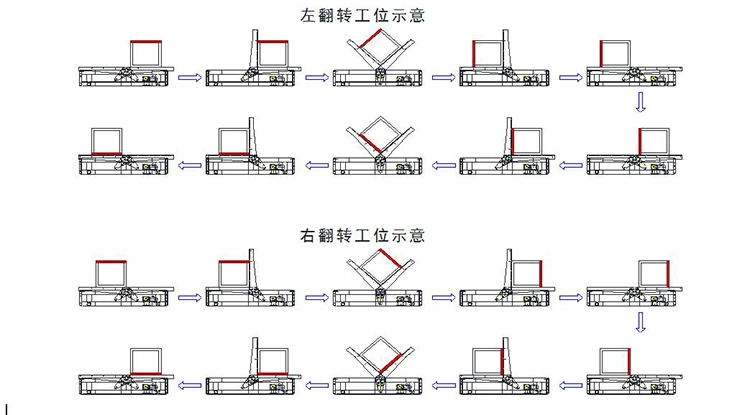

Graficul de flux de lucru al flippers -urilor cu fascicul:

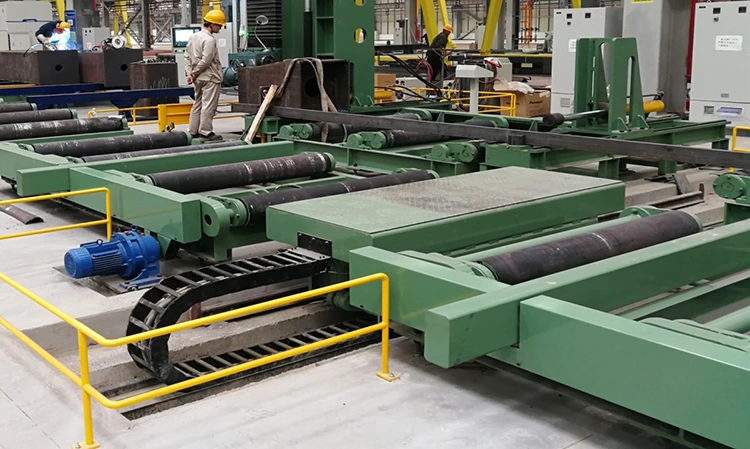

9- Căruță de oțel

Acest echipament este utilizat în principal pentru a coordona cu procesul de producție pentru a muta piesa de lucru de la masa cu role de transport sau de alte echipamente la echipamentul care urmează să fie procesat. Coșul de oțel are în principal două funcții de acțiune: mersul și ridicarea. Deplasarea piesei de lucru poate fi completată prin manipulare și control. Echipamentul are o structură simplă, funcționare convenabilă și funcționare stabilă. Mașina adoptă un design greu, cu o sarcină maximă de 30 de tone;

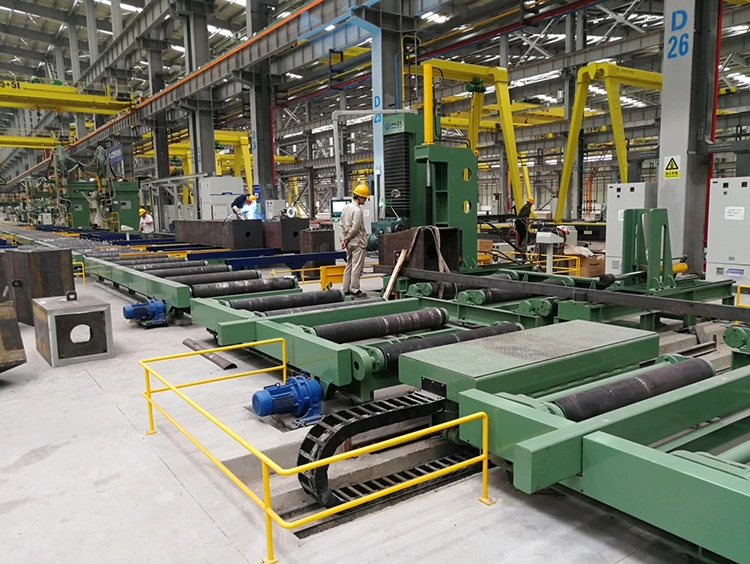

10- Mese cu role

Este utilizat în principal pentru transmiterea pieselor de lucru de la ansamblul coloanei cutiei până la finalizarea sudării, orientată la capăt.

Cum se produce o coloană cu cutie sudată de pe placa de oțel?

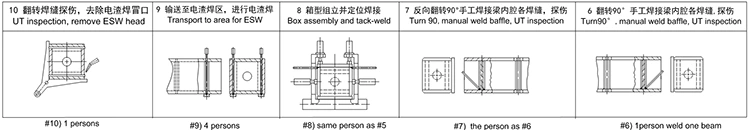

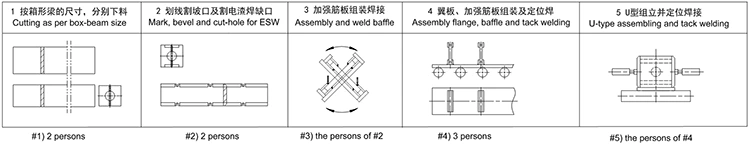

Urmează graficul fluxului de producție pentru producția de la plăci până la fasciculul H și inspecția finală.

Diagrama fluxului de producție
